三维波纹补偿器（BHFB型）

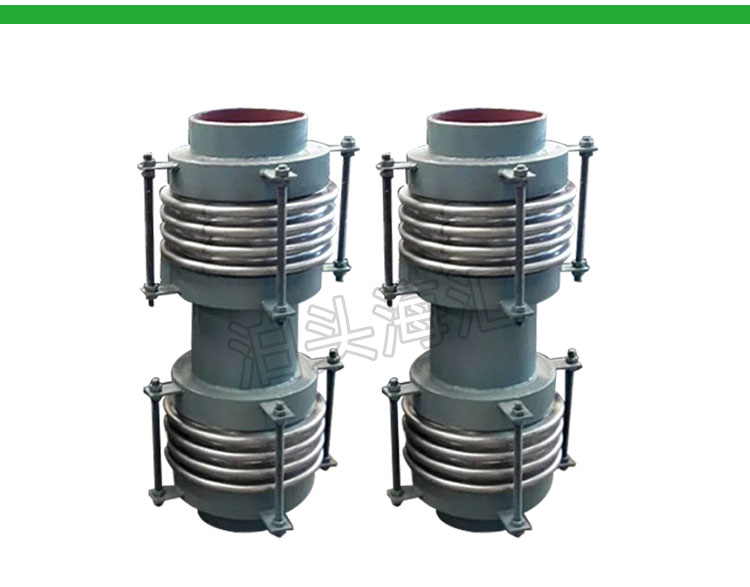

三维波纹补偿器是火力发电厂锅炉煤粉管道用的补偿器，设计上独到之处将导流筒与接管做成一体，且厚度也相等，增大了磨损的寿命。同时在波纹管内采用无机纤维棉做填充物以防止煤粉进入波纹管内，使波纹管的补偿功能不受影响。波纹管为1Cr18Ni9Ti或SUS304材质制造，采用多层一次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。产品有较强的，具有补偿量大、产品性能好、使用寿命长、等多种优点于一身，因此深受用户的赞誉。本补偿器分单联（D），双联（S）两种，以满足轴向或角向补偿的需要。三维波纹补偿器，包括两组波纹管组件，内衬管和接管，波纹管组件包括波纹管，接管Ⅱ，环板，耳板，螺母和拉杆，波纹管两端通过接管Ⅱ分别与环板和耳板连接，环板通过螺母和拉杆与耳板连接；波纹管组件Ⅰ一端连接接管Ⅰ，波纹管组件Ⅱ一端连接接管Ⅲ，波纹管组件Ⅰ与组件Ⅱ之间通过中间接管连接；接管Ⅰ与内衬管Ⅰ连接，内衬管Ⅰ与中间接管连接，中间接管与内衬管Ⅱ连接，内衬管Ⅱ与接管Ⅲ连接。用于煤粉输送管道，补偿器的偏转角度位移量大，轴向位移量大，能补偿和吸收管道设备运行时产生的较大位移。结构简单，方便实用，使用寿命长，并且制造，安装和维护都很方便。
