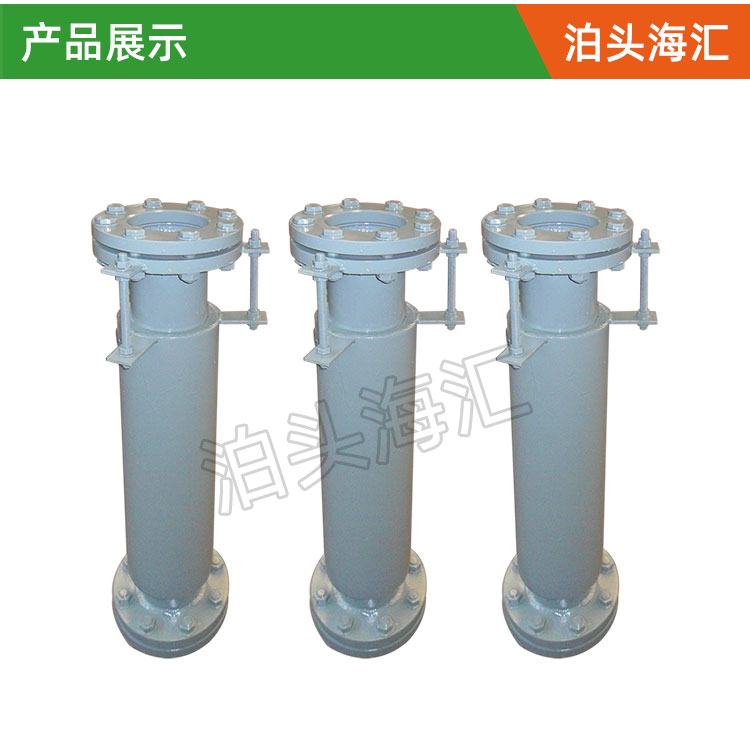

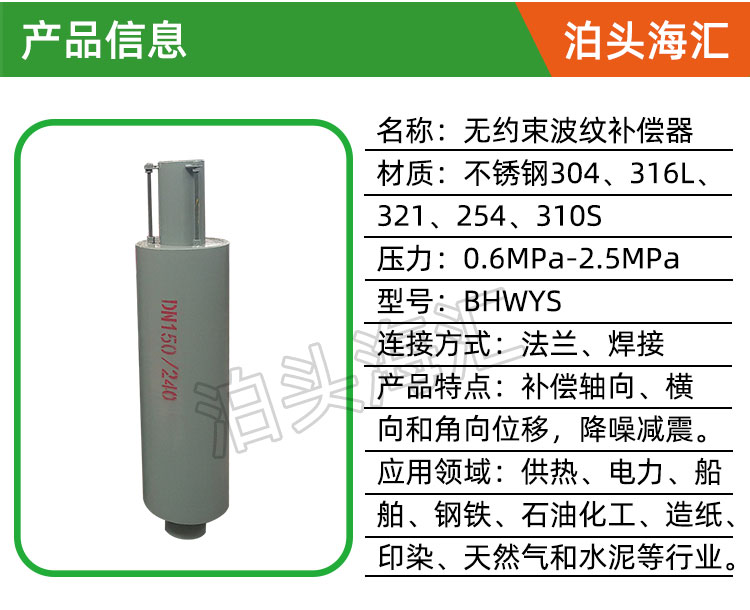

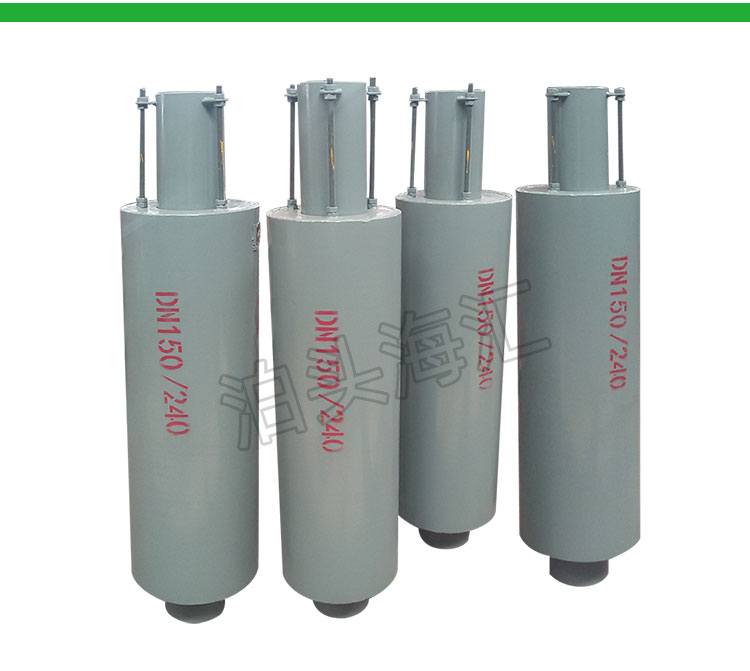

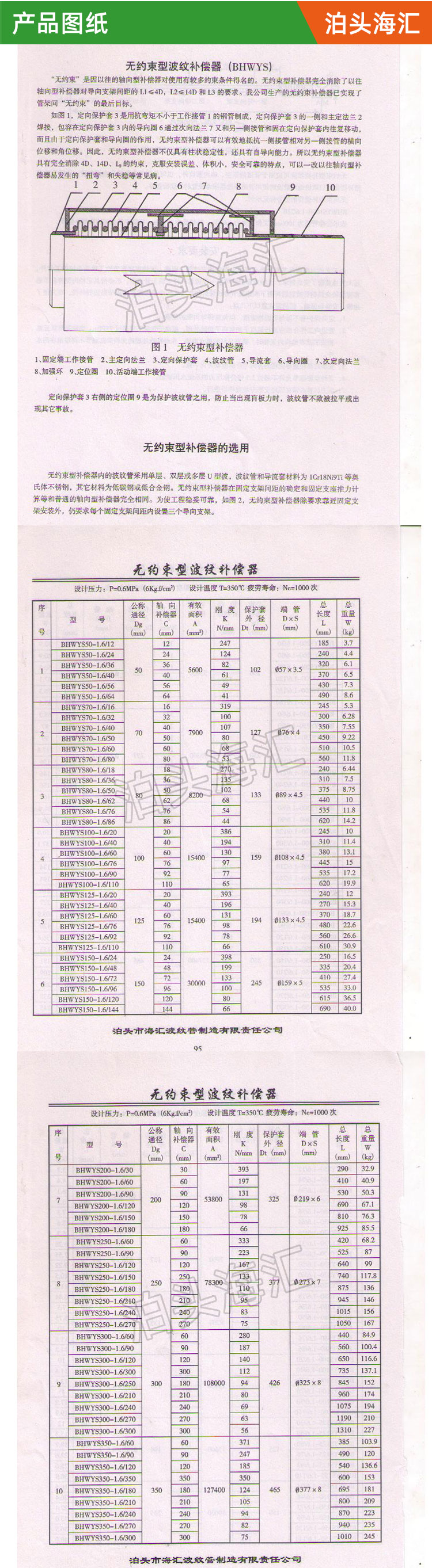

无约束波纹补偿器（BHWYS型）

一、无约束波纹补偿器结构特点：无约束波纹补偿器是指无约束是因为以往的轴向型波纹补偿器对使用有较多的约束条件而得名的，了以往的轴向补偿器对导向支架L1≤4DqL2≤14Dq和L3的要求，使用无约束波纹补偿器可使管道的所有支架间距可任意。

二、型号：本厂生产DN32—3000mm，压力级别0.25Mpa—2.5Mpa

三、连接方式：1、法兰连接式　2、接管连接式

四、产品轴向位移量：18—400mm

“无约束波纹补偿器”是因以往的轴向型补偿器对使用有较多约束条件得名的。了以往轴向型补偿器对导向支架间距的L1≤4D，L≤14D和L3的要求，实现了管架间距“无约束”的目标。无约束补偿器不仅具有柱状稳定性，还具有自导向能力，克服安装误差，体积小，性能的特点。无约束补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器相同。无约束膨胀节除了取消预拉伸工作外，还放宽了安装要求。无约束补偿器的外壳方便了运输、安装和保温。

无约束型波纹补偿器的特点：

1、无约束补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器相同。为了使工程稳定，除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。

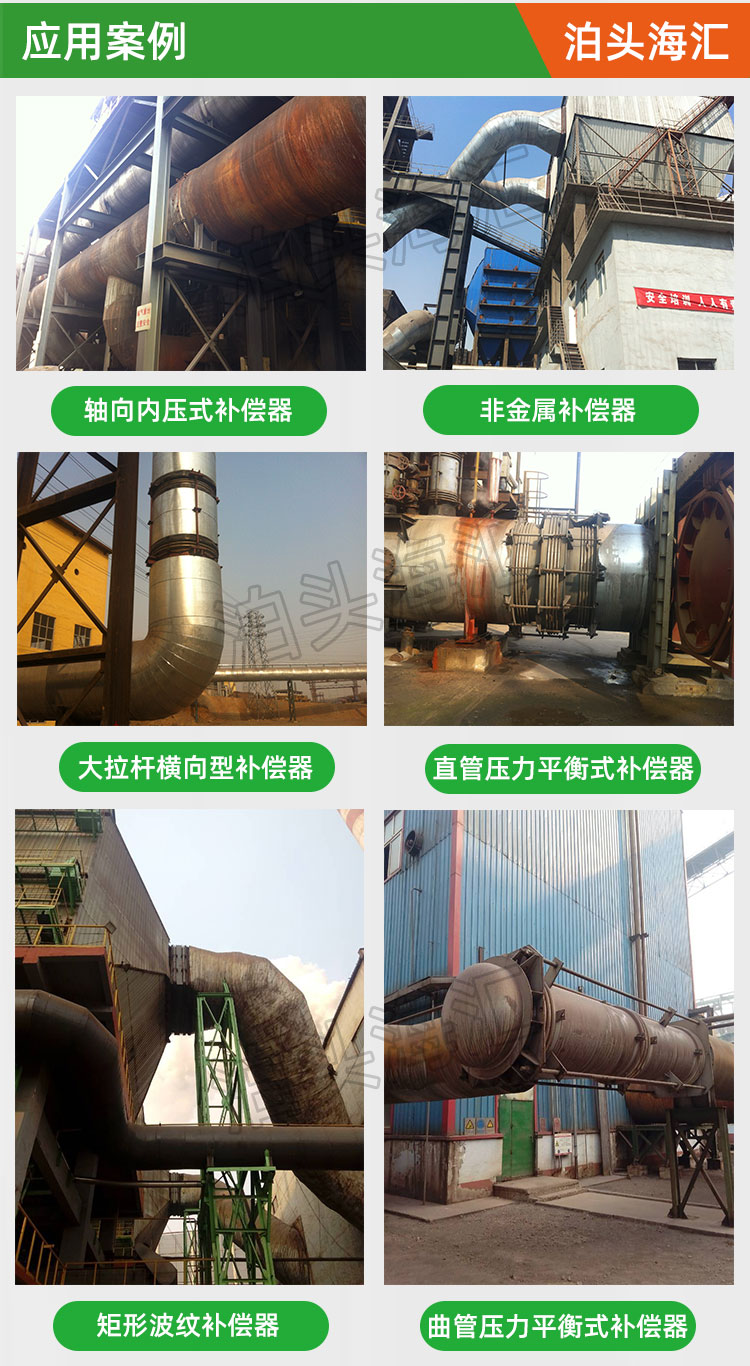

2、无约束补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。

3、无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有自导向和抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。
