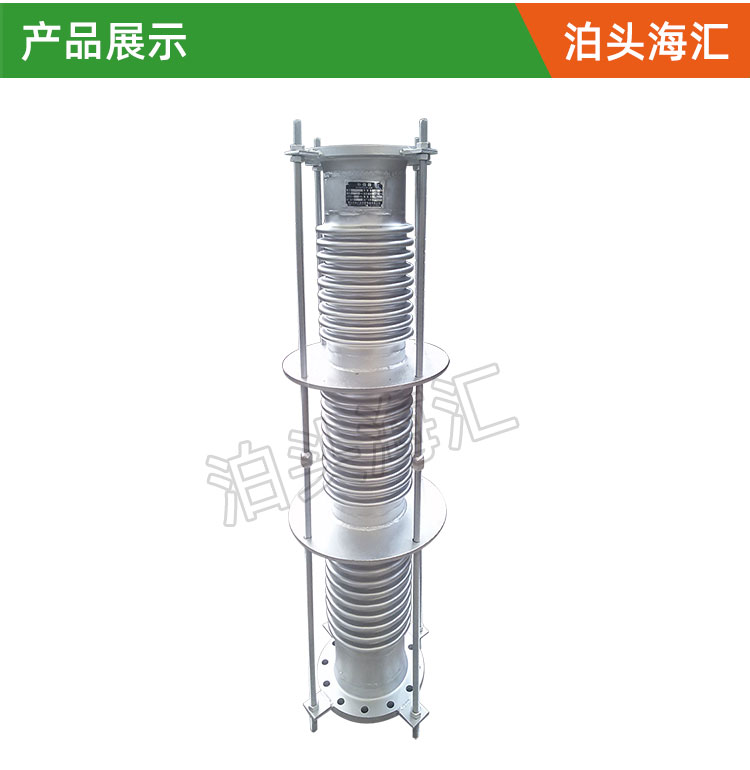

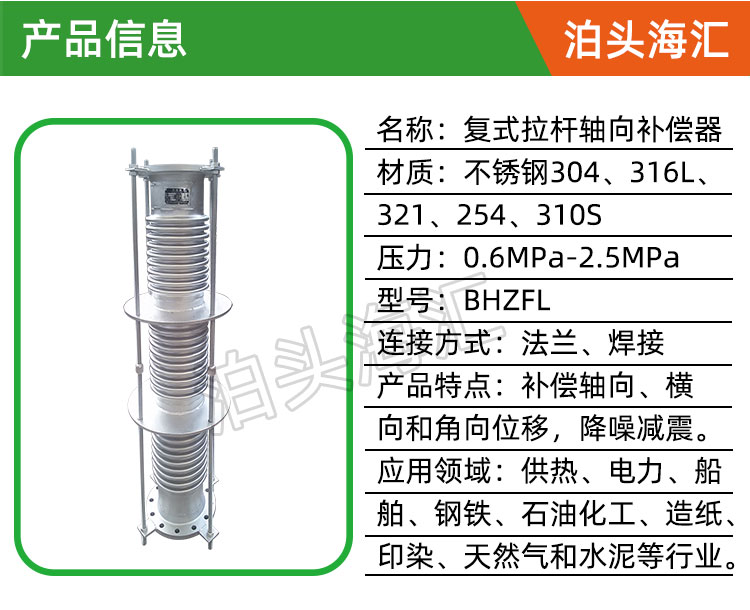

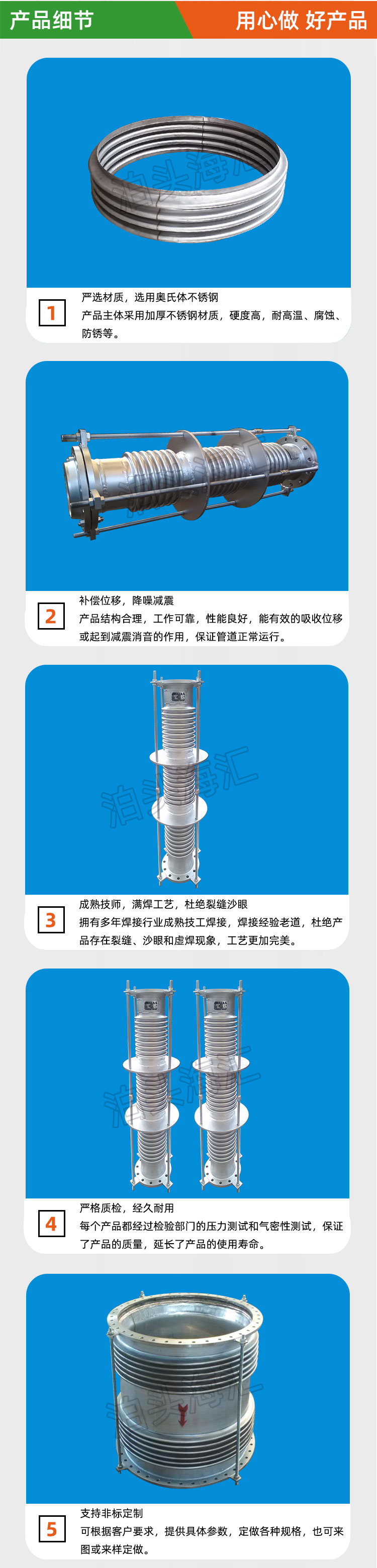

一、复式拉杆波纹补偿器(BHZFL型)结构特点:
复式拉杆波纹补偿器由两个(或两个以上)波纹管和端管以及导向杆构成。用以吸收来自管线的轴向位移,它具有抗弯能力和导向作用,以膨胀节在工作时波纹管不至失稳,但导向杆不可承受内压推力。安装后应将两端的限位螺母调整到额定补偿量值或较大一点的位置,但不可拆除。该类波纹膨胀节具有大补偿量、良好的自导向性等优点,主要补偿空间横向及轴向位移,应用在各工作管路上。
二、复式拉杆补偿器型号:本厂生产DN32—8000mm,压力级别0.25—2.5Mpa
三、复式拉杆补偿器连接方式:1、法兰连接式 2、接管连接式
四、产品轴向补偿量:18-400mm

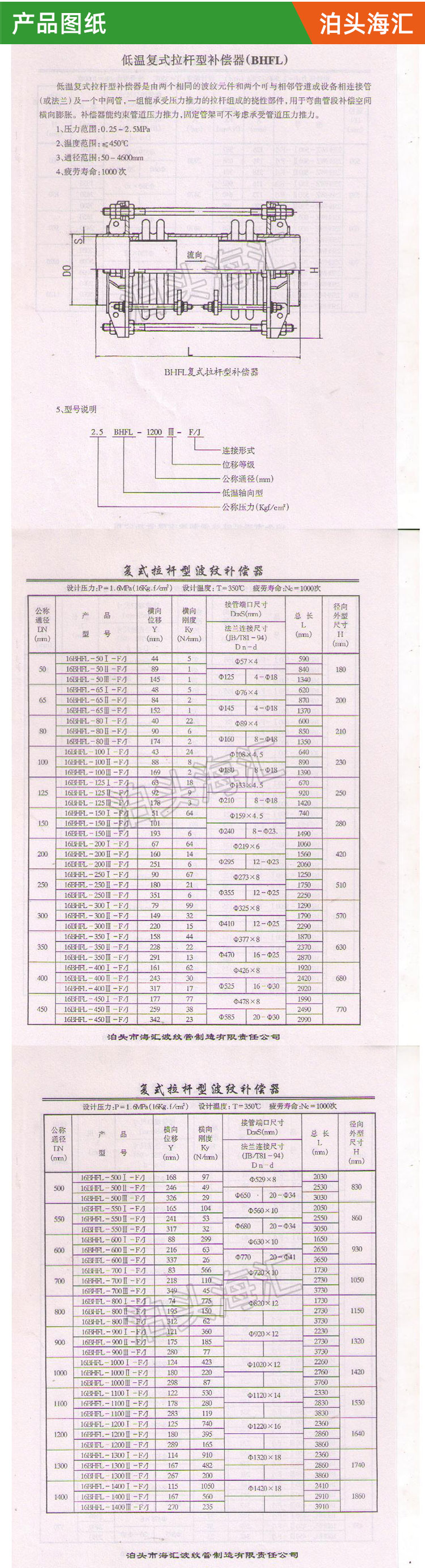

五、型号示例:
举例:0.6FSL200×12J
表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。

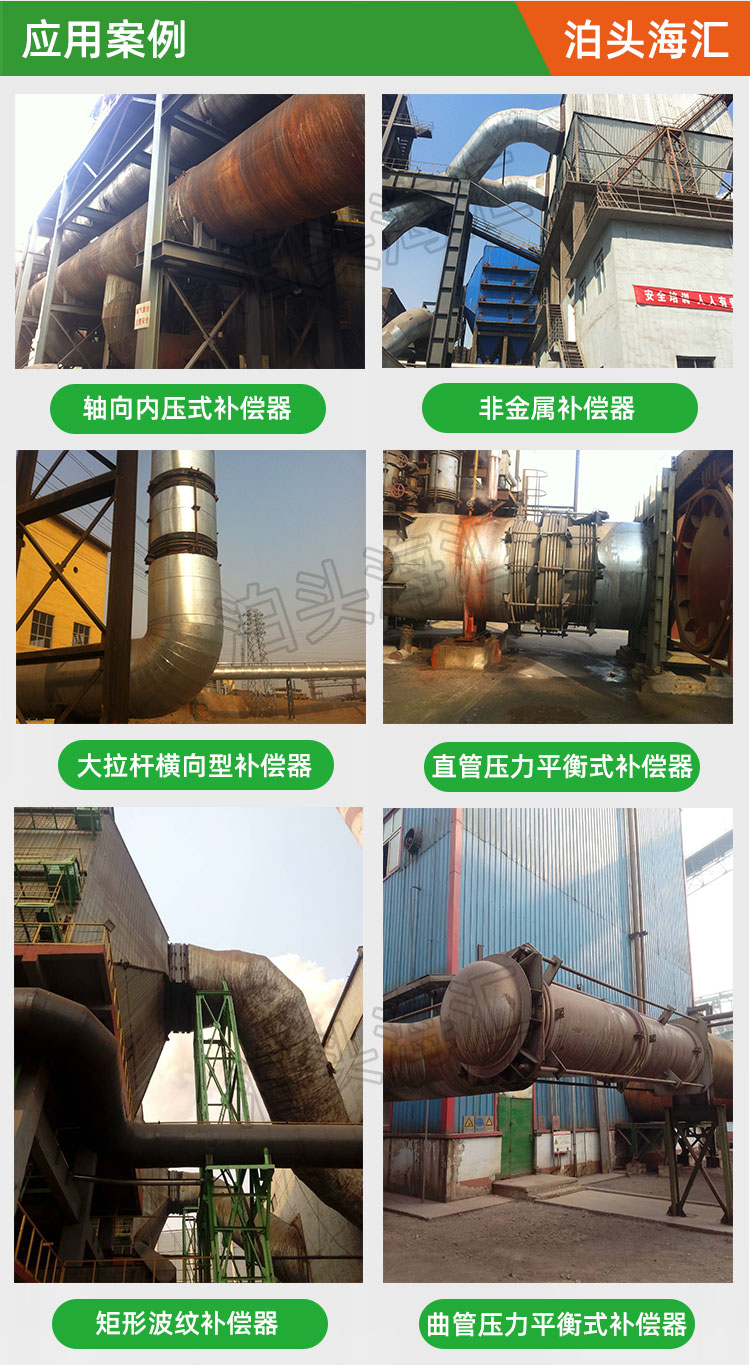

六、应用说明:
1、复式拉杆补偿器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
2、样本中所给补偿量均为疲劳次数1000次的轴向补偿量。
3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。
