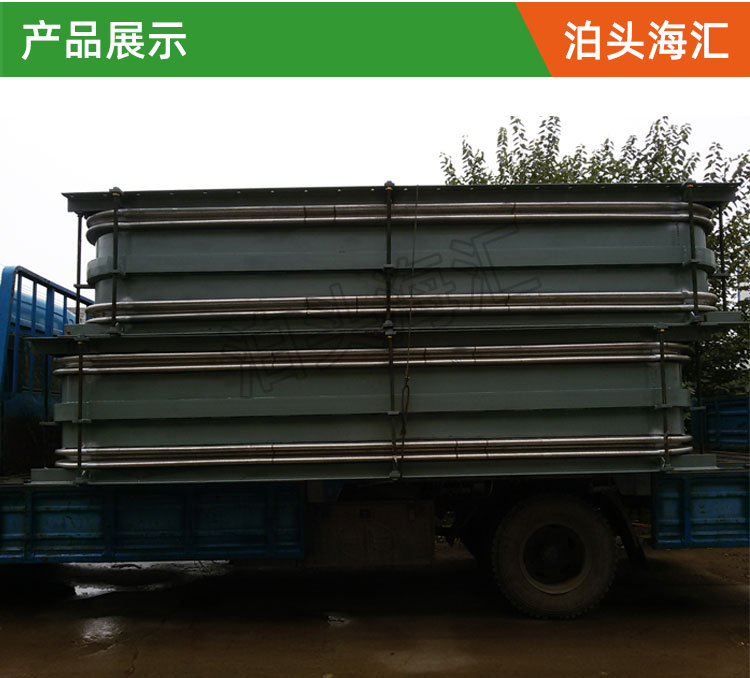

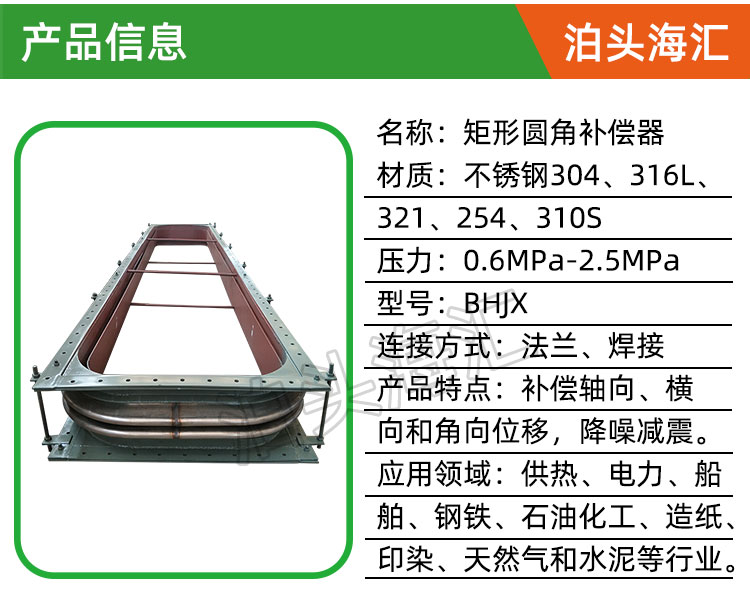

矩形圆角补偿器(BHJX型)
名称:

矩形圆角补偿器(BHJX型)

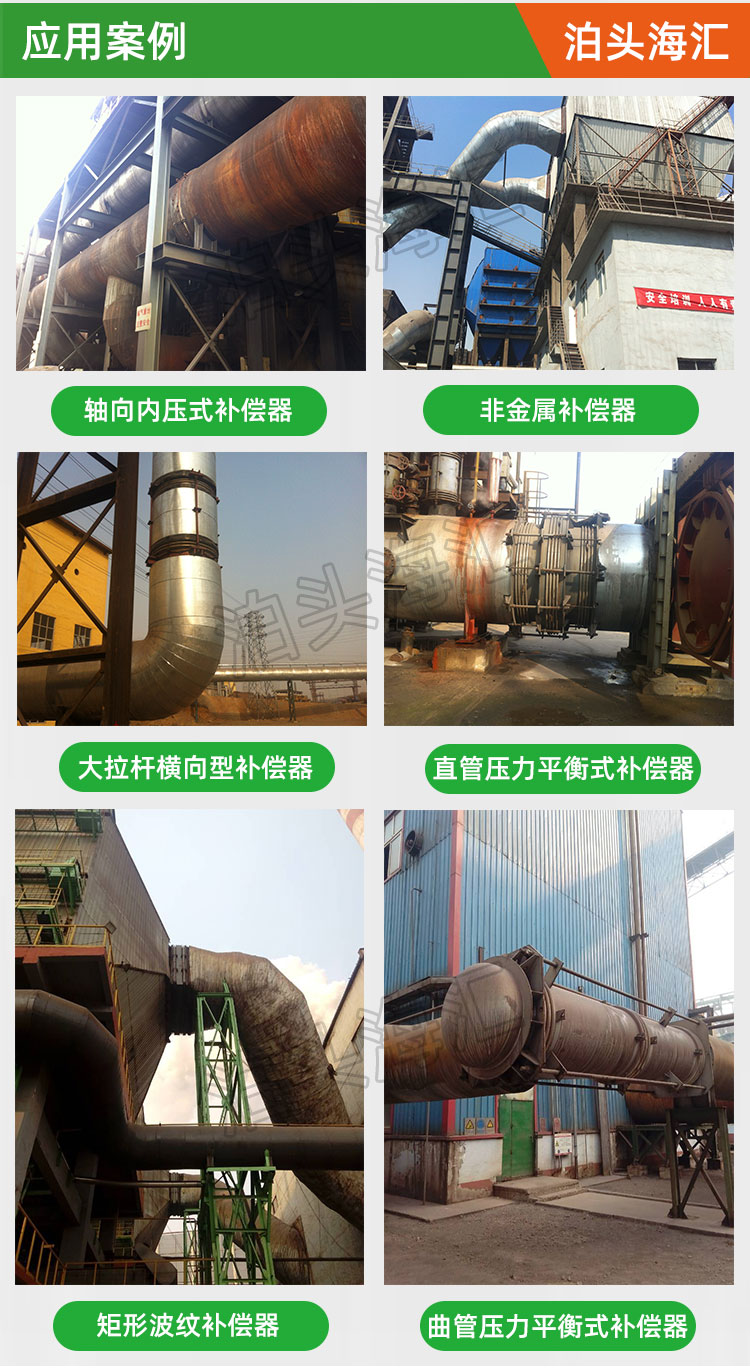

描述:矩形圆角补偿器(BHJX型)结构紧凑、工作可靠、成本低廉、实用性强、有防震、防尘、防失调等功能,主要用于电站锅炉岩峰系统中,也适用于冶金、化工等其它工业类似的烟风连接管道。
订购热线:18630750699
产品描述:

矩形圆角补偿器参照"CE"标准研制的,是一种能自由伸缩的弹性补偿元件。矩形圆角补偿器结构紧凑、工作可靠、成本低廉、实用性强、有防震、防尘、防失调等功能,主要用于电站锅炉岩峰系统中,也适用于冶金、化工等其它工业类似的烟风连接管道。设计可根据不同的要求制成主要吸收担心热位移的单件膨胀节,也可用两个膨胀节组成用以吸收空间三向热位移的肘节式膨胀节,能够补充热膨胀节引起的位移,而不致造成管道的破坏泄露,是保证管系可靠运行的重要元件。

类型:我厂生产的圆角膨胀节分为两种标准形式:

1、标准半高型膨胀节  波高h=108mm,波距q=59mm,壁厚t=1.5mm,弯头弯曲半径R=300mm 适用于矩形烟风道横截面积小于4.6㎡,以及烟风道外形尺寸中有一边小于1.2m(但应大于0.6m)的场合。

2、标准全高型膨胀节  波高h=216mm,波距q=86.4mm,壁厚t=2.6mm,弯头弯曲半径R=600mm 适用于除上述条件以外的矩形烟风道。

上述两种标准膨胀节均以单波和双波形式组合成各种多波节的膨胀节产品,供用户选用。

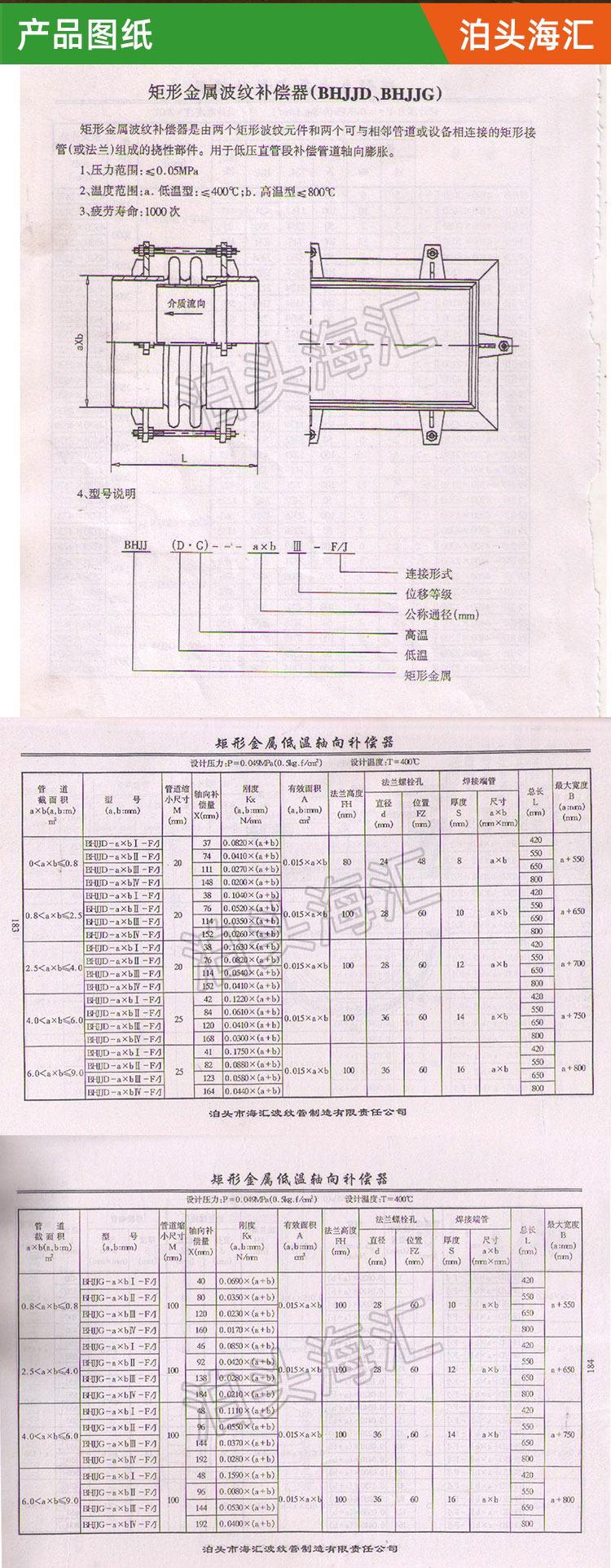

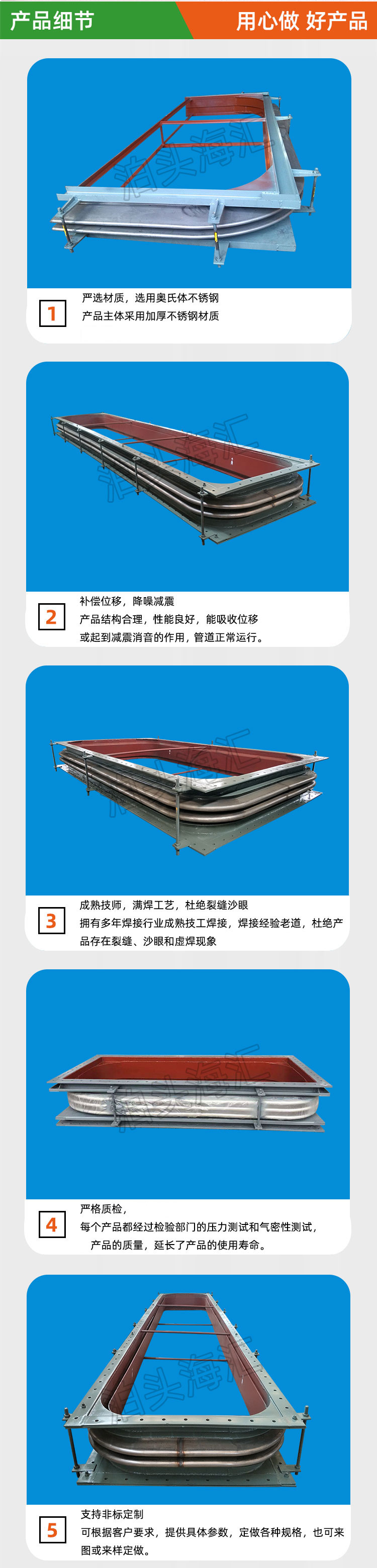

矩形圆角补偿器特点:

1、本产品边角以大圆弧过渡构成矩形断面,边角过角段应力水平降低,根除了变形死角和产品在线运行时整均匀变形,因而降低区域性高应力破坏风险,延长了产品的使用寿命。

2、本产品在整体不失稳和保持基本工作刚度条件下降低管系推力,提高了产品的热补偿能力,达到降低管线建设中柔性件投入成本。

3、由于几何形状的适应性变化,本产品在外加拉应力、压应力和交变应力作用下能处在良性力系中可靠工作,回避了局部应力风险区,在含有H2SO、CO、H2烟气气氛中工作时,应力腐蚀裂(SEE)和腐蚀疲劳断裂(CFF)的恶化趋势,在不影响使用寿命前提下,提高了产品的热循环许用次数。

4、本产品在波纹管焊装时,焊缝可以远离圆弧切点,在矩形单边长小于2M时,焊缝可以减少一道,焊缝对口错边量大降低,产品任一位置波纹管断面形状和波纹包线路长误差较小,波纹成形,拉弯成形丰满面圆滑。符合波纹管疲劳寿命良好较大值理论判据。

5、本产拐角处圆弧钢板焊装加固,接口以槽钢制做结构件,增强了产品结构刚度,且整体产品线条流畅,外观亮丽。
