保险式套筒补偿器简介

发布者:bthhbwg  发布日期:2021-08-20

由于现有管道安装涉及到套筒补偿器时均普遍采用普通式套筒补偿器,而此型式套筒补偿器因结构设计简单,而易在运行一段时间后发生内管与外套筒之间存有间隙不均及不同轴。针对普通式套筒补偿器的此种缺陷,我公司经的生产经验并结合用户的反馈意见研究出一种保险式套筒补偿器,保险式套筒补偿器由外套筒、内管、双保险环、密封填料、压环等组成,产品的伸缩量参数按照建筑工业行业标准CJ/3016.2-94设计,如果用户有要求可根据用户要求设计。

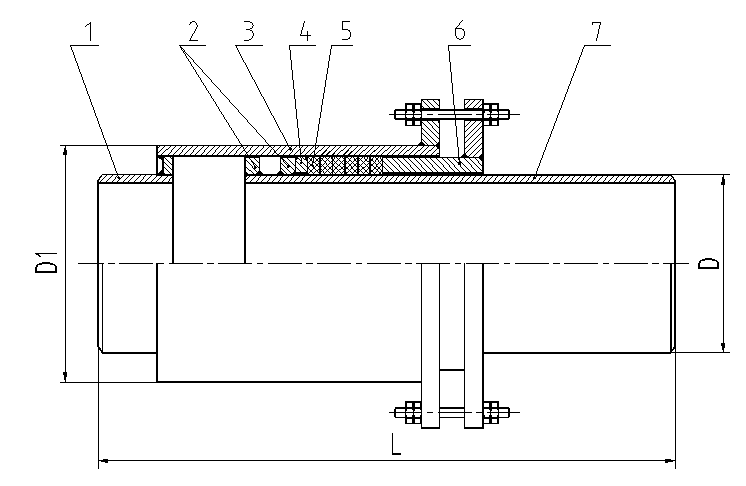

1、端接管 2、双保险环 3、外套筒 4、挡环 5、填料 6、压环 7、内管

保险式套筒补偿器的适用介质一般为液体,也经常在对于密封和排放要求不太高的气体(如电厂管网系统中的空气、蒸汽、烟气等)输送管道中运用。保险式套筒补偿器的介质工作参数范围:工作压力PN≤2.5 MPa、工作温度T≤350℃(注:可根据具体情况进行设计)。介质的腐蚀性能直接影响伸缩节的工作寿命,为了解决伸缩内管的氧化锈蚀性和介质泄露,本厂在设计、工艺上对内管和密封材料均采取了相应的措施。如采用不锈钢内管、不锈钢复合内管、钢塑复合内管、内管表面镀锌(镀铬)或表面热喷漆等以增强性能;填料则采用各种相应的新型柔性填料以耐热性好、密封性好、密封性、润滑性优异。
