直管压力平衡式补偿器受力分析

发布者:海汇波纹管  发布日期:2017-03-04

直管压力平衡式补偿器属于压力平衡式波纹膨胀节,它通过本身的结构设计能产生与盲板力大小相等的内压反力,克服了管线由内压产生的盲板力,使管线盲板处的固定支架不车灯受内压盲板力的作用。

压力平衡式波纹膨胀节主要用于设备与设备相连接的管道或设备的进出口的管道,减小设备(固定支架)的受力。

设备只承受膨胀节位移时产生的刚度反力,与内压产生的盲板力相比,刚度中比盲板力小几十倍,使设备的固定变得简单可行。

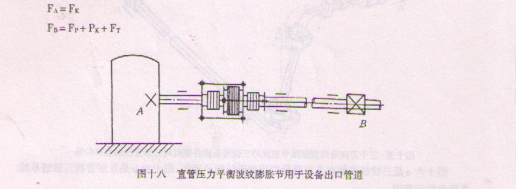

图十八是直管压力平衡式波纹膨胀节用于设备出口管道,此时,设备不受盲板力的作用,但另一侧不是盲端,而力平衡式膨胀节自身产生一个与盲板力大小相等、方向相反的平衡力将作用在固定支架B上,固定支架B应按主固定支架设计。
