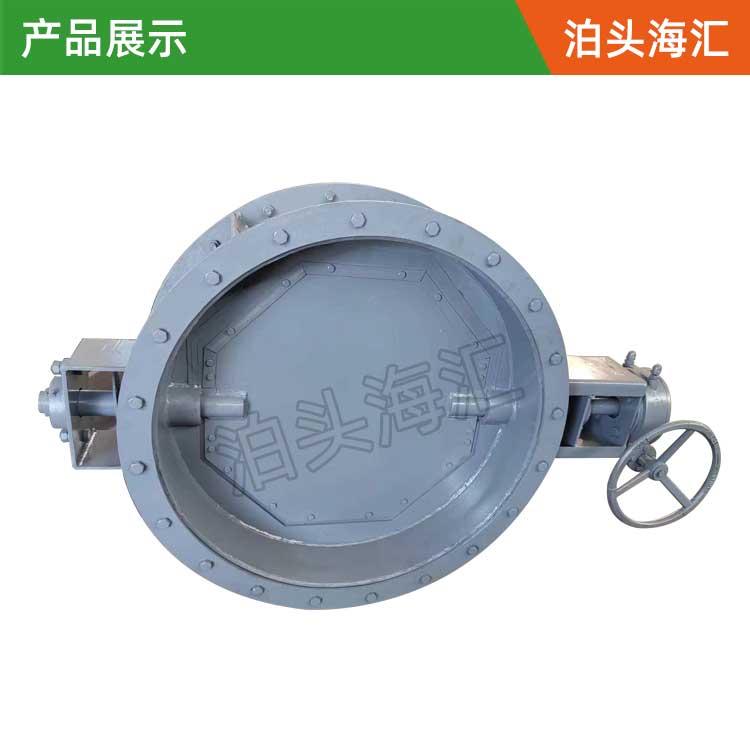

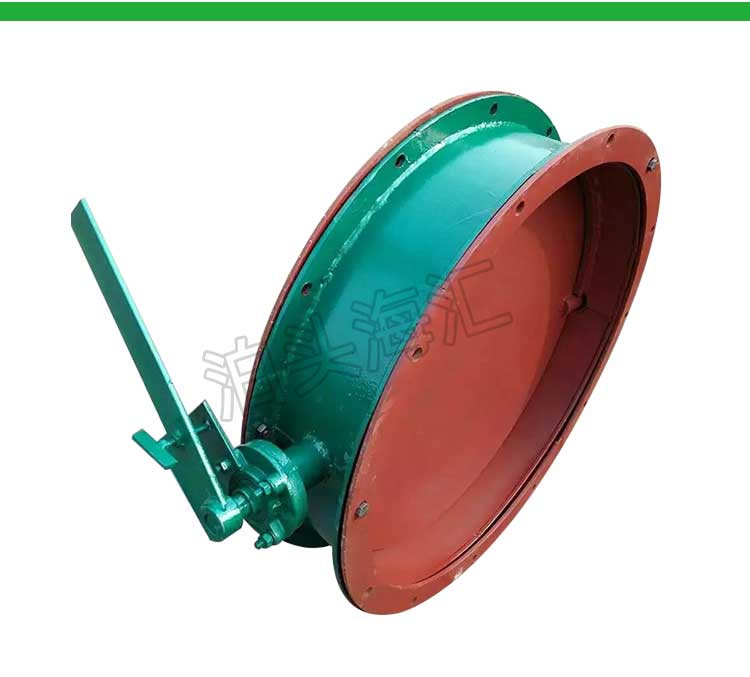

手动圆风门
名称:

手动圆风门

描述:通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。在管道中一般水平安装。通风蝶阀分为手动和电动传动,可由电动机或者涡轮带动驱动执行机构,使蝶板在90°范围内自由转动以达到启闭或调节介质流量的目的。
订购热线:18630750699

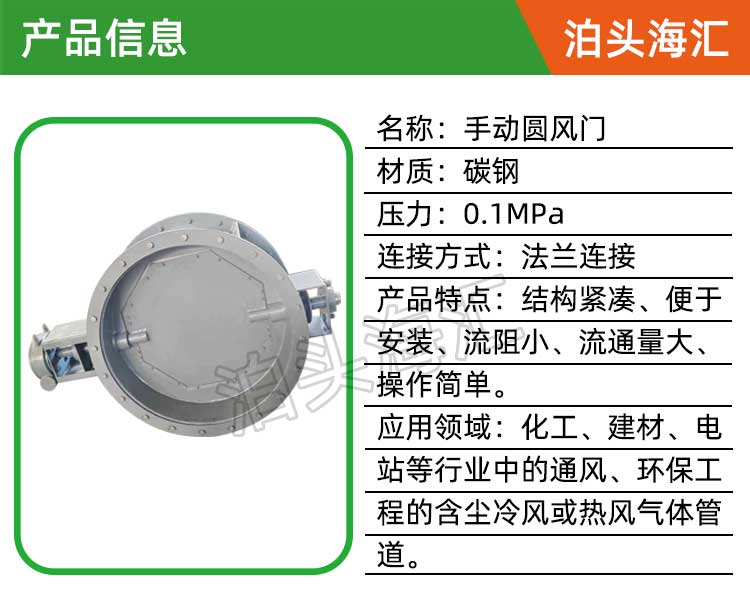

产品描述:

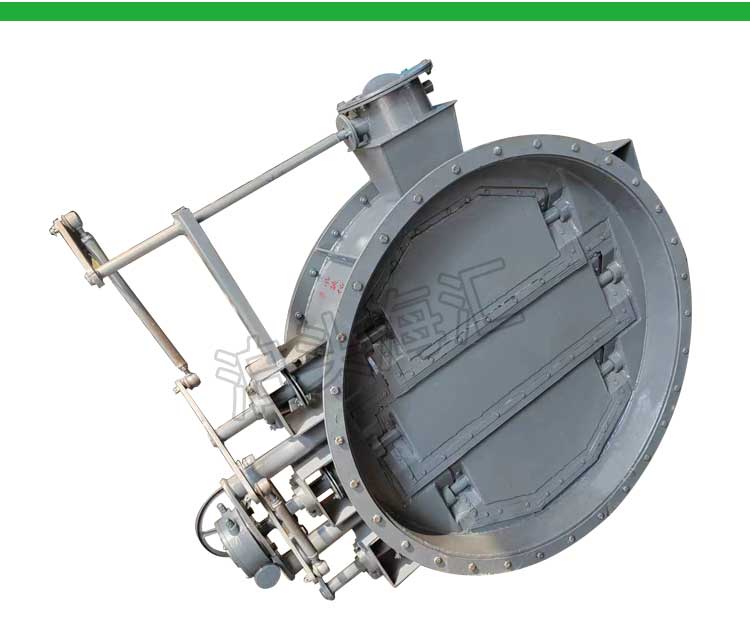

手动圆风门(通风蝶阀)应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置,在管道中一般水平安装。通风蝶阀分为手动和电动传动,可由电动机或者涡轮带动驱动执行机构,使蝶板在90°范围内自由转动以达到启闭或调节介质流量的目的。手动圆风门有单轴、多轴形式。

结构特点

1.采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。

2.内无连杆、螺栓等、工作、使用寿命长。可以多工位安装,不受介质流向影响。

用途

通风蝶阀是一种非密闭型蝶阀,广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上,用以连通、启闭或调节介质流量。

安装要点

1.安装位置、高度、进出口方向须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

2.阀门安装前进行外观检查,阀门的铭牌应符合现行标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
