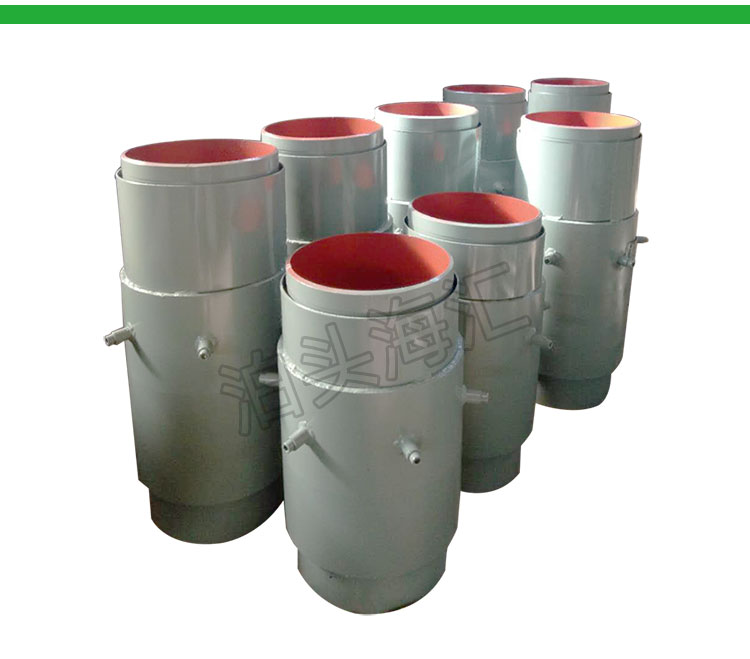

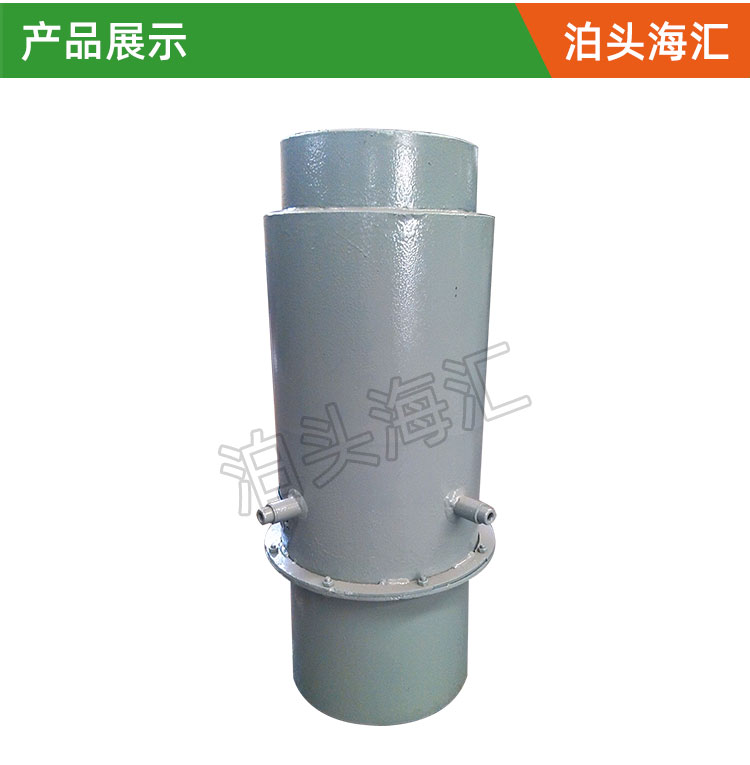

注填式套筒补偿器（ZTJ型）

注填式套筒补偿器的内套筒与管道连接,采用自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料，密封性能好,适用温度-40至150,既能轴向滑动,又能管内介质不泄漏。

安装方法：1，套筒式补偿器在安装应妥善保管，防止日晒雨淋和沙尘污染。2，安装时应检查补偿器的型号规格与设计是否一致，产品表面应无碰伤，压坑，严重锈蚀等影响产品质量的缺陷。3，对一次性补偿器成品总长度与样本一致时，不必再拉伸或压缩，如在伸缩总管上的安装标线有变动时，应调准后再进行安装。4，对双向无推力补偿器，简图中所注的介质流向安装，当介质为蒸汽时，以免补偿器内形成气塞。为补偿器两个方向的补偿量相等，设计时将双向补偿器布置在两个固定点中间。5，与补偿器两端相焊接的管段进行破口处理，焊后按要求进行水压试验（试压时应予旋紧填料室两端螺栓无泄露为止）。运行24小时后，须将填料室两端螺栓再紧一次。6，为管道无侧向位移，只沿轴向伸缩，在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时，则两侧都应装导向支架，轴向位移对补偿器偏心度正负（+－）不超过一度。7，补偿器的保温的结构可与管道相同，但对伸缩段不可产生约束力。
