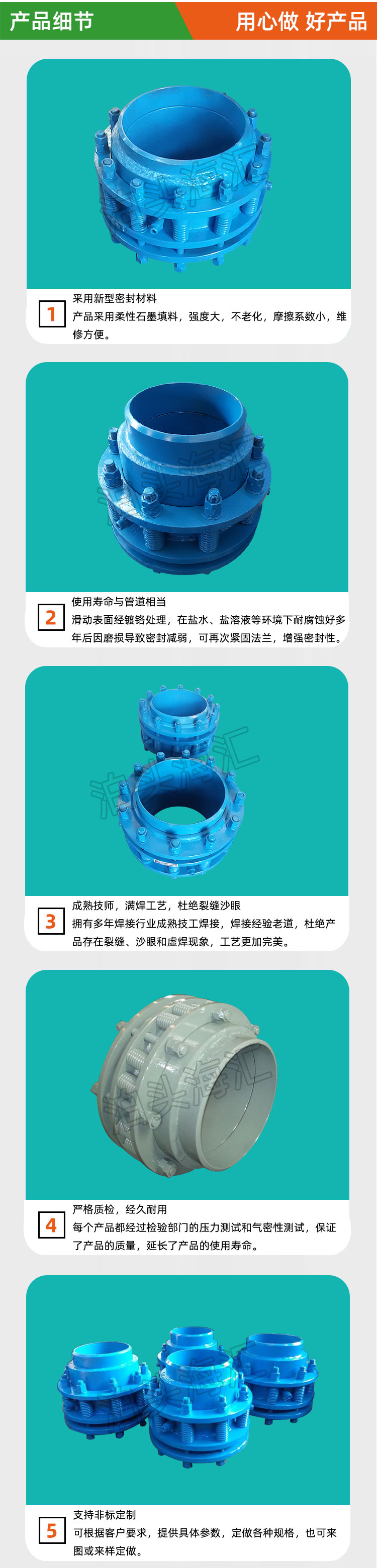

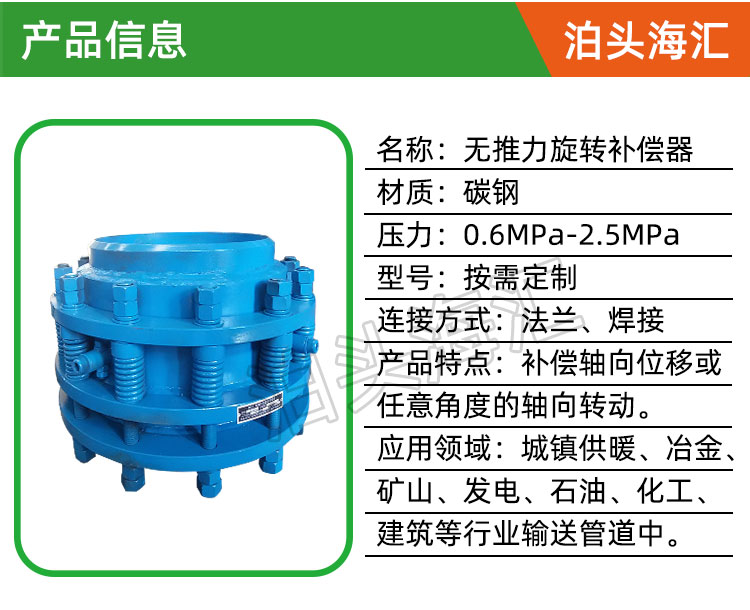

免维护旋转补偿器

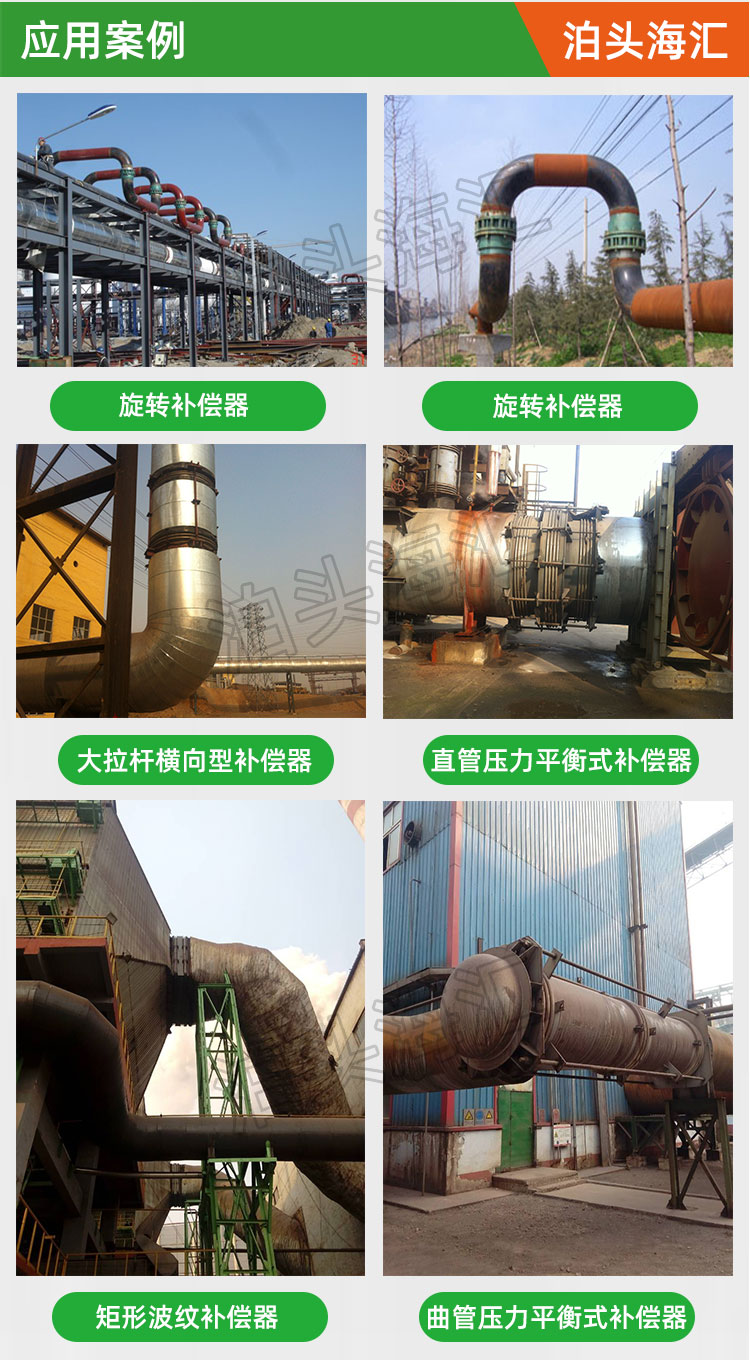

免维护旋转式补偿器的补偿原理要用两个或者两个以上的补偿器组合，利用其角位移的变化才能补偿位移。免维护旋转补偿器是靠旋转管的旋转产生角位移的，它需要一个力（由管道热膨胀产生）和一个力臂形成一个力矩才能推动其旋转。因此，它不能与管道中心线同心，而应与其垂直，这样才能通过设置一个力臂连接两个旋转补偿器。当一端管道热膨胀推动力臂沿一个旋转补偿器旋转时产生一个力矩，连接力臂另一个的旋转波纹补偿器产生一个反力矩，一对力矩大小相等，方向相反，形成力偶，达到力的平衡。 旋转角度越大和力臂越长，其补偿量越大。对于单个旋转补偿器来说，回转角度是可以任意的，但由两个旋转补偿器与力臂、管道组成连杆机构时，就要考虑这个机构是否会相碰或者卡死。热膨胀时使旋转角度小于90度，冷收缩时才能返回原来的位置。同时，旋转时，还要克服摩擦力，要留出足够的裕度，一般取20~45度，具体视其布置方式和管径大小而定，管径小时取较大值。同时，力臂较长时产生的横向位移较大，可能会使管道产生弯曲破坏，须引起注意。为了增加补偿量，在安装管道时，采用预变位的方法，及反方向旋转所需角度的一半。因为旋转补偿器没有波形膨胀节的疲劳寿命问题，可把旋转角度的允许值提高一倍，这样也可以减少魔摩擦力，增强管道的稳定性。免维护旋转补偿器的优点是不产生内压推力，没有波纹管的刚度要求，可用较厚的厚度，特别适用于高压力和大补偿量的补偿器。
