万向铰链波纹补偿器(BHWJ型)
名称:

万向铰链波纹补偿器(BHWJ型)

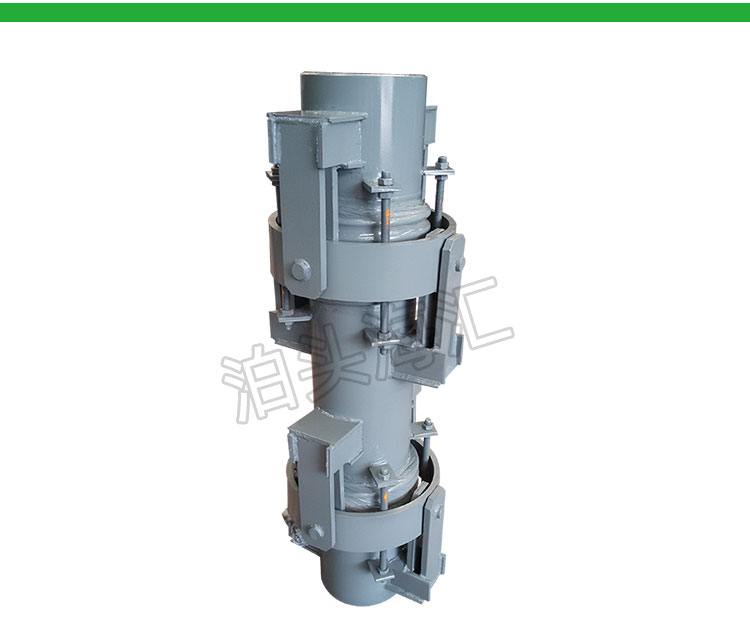

描述:万向铰链波纹补偿器(BHWJ型)有一个万向环,在万向环的周围有两对互相垂直的铰链结构,因此它能吸收任意平面的角位移。能常吸收位移时,应有两个或三个组合使用。
订购热线:18630750699
产品描述:

一、万向铰链波纹补偿器结构特点:万向铰链波纹补偿器有一个万向环,在万向环的周围有两对互相垂直的铰链结构,因此它能吸收任意平面的角位移。能常吸收位移时,应有两个或三个组合使用。

二、万向铰链波纹补偿器型号:本厂生产DN100——3000mm 压力级别0.1—2.5Mpa

三、万向铰链波纹补偿器连接方式:1、法兰连接式 2、接管连接式

四、万向铰链波纹补偿器补偿量:±2度—±9度

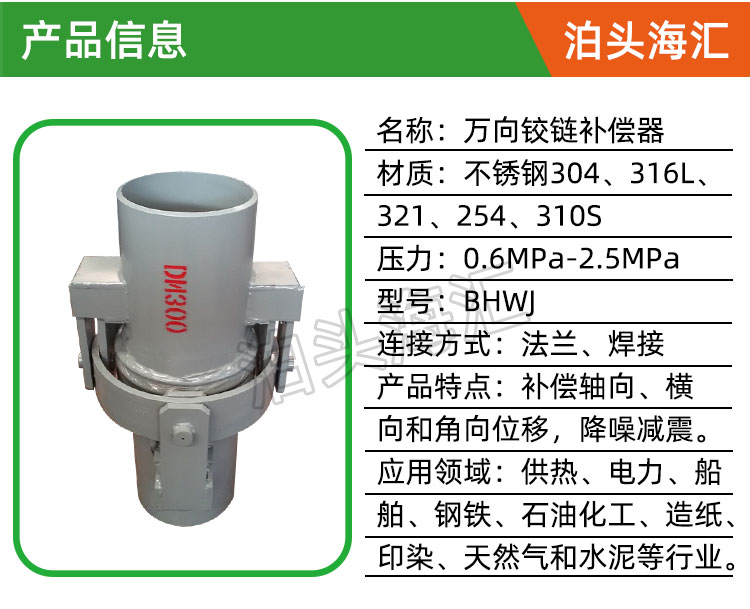

万向铰链补偿器可以补偿任意平面内的角位移。万向铰链补偿器有一个万向环,在其周围有两对相互垂直的铰链结构。

铰链补偿器安装注意事项:

1、为使铰链波纹补偿器起到补偿作用,补偿器两端设固定支架,防止管道受内压推力影响位移拉伸。

2、补偿器的一端(指单向补偿的直埋式补偿器死端)要靠近一端的固定支架,用补偿器的活头补偿管道。

3、根据补偿量设定两个固定支架的距离,补偿量一般不大于管径。

4、试压过程中以补偿器不得出现拉伸现象。
