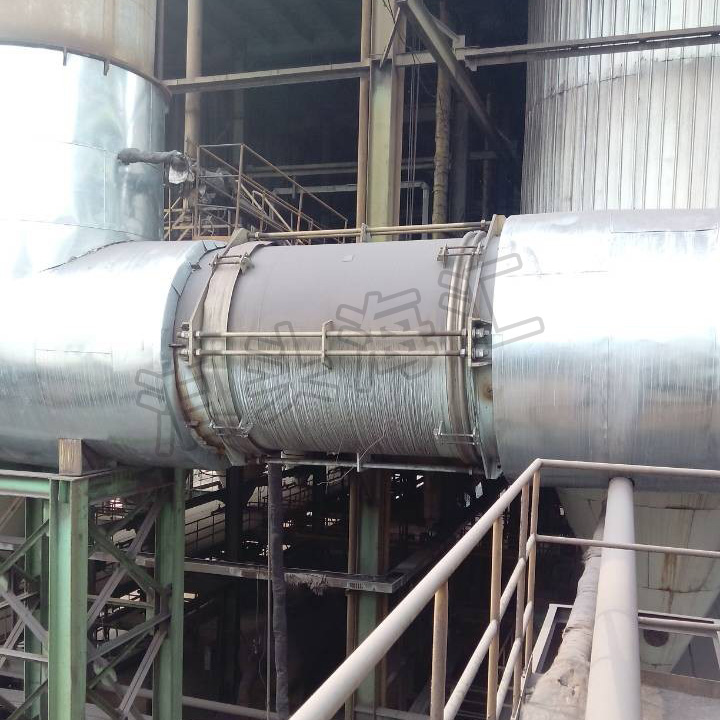

大拉杆横向型波纹补偿器

大拉杆横向型波纹补偿器也是一种典型的串联补偿器,而且串联补偿器的补偿方向均相同,因此不需各补偿器进行约束。因为其补偿位移是靠大拉杆约束传递变形,而非补偿器变形后再靠大拉杆进行约束。需要注意的是:

1)大拉杆补偿器的大拉杆需承受管道的盲板推力,因制造厂未考虑大拉杆承受盲板推力而造成补偿器被拉直的事故已不鲜见;小拉杆横向型波纹补偿器的小拉杆则不需承受管道的盲板推力。

2)采用大拉杆横向型补偿器的Z型和L型管系,靠近补偿器的支架需考虑留有管道的活动间隙,以便补偿器形变。

3)大拉杆横向型波纹补偿器的横向位移量X与其长度L成正比,即X=tgα·L(α为补偿器容许的变形角度)。管路设计时需充分考虑这一因素。
