供热管网各管段波纹膨胀节如何选型

发布者:海汇波纹管  发布日期:2022-07-12

供热管网系统的设计,由于受到各种因素的制约,管网的走向和支撑体系往往是相当复杂的。管网设计者应按照管网的布置、流动介质、工作压力、工作温度、管道各波纹膨胀节的型式。根据管道安装设计的一般要求:管道布置应整齐有序、横平竖直、集中成排、便于支撑。不论一个管网如何复杂,都可以用固定支架、次固定支架将它们划分为一些形状比较简单的独立管段,例如:直管段、L型管段、Z型管段、型管段等,再根据管段的变形,选择波纹膨胀节类型。

波纹管补偿器的种类很多,正确选型非常重要。管网设计一开始,即在管网走向、支撑体系(包括固定支架、导向支架等)设计的同时,要综合考虑金属补偿器的选型和布置方式,使其补偿能力,或者补偿能力时,选用的膨胀节,同时满足支架的受力要求。

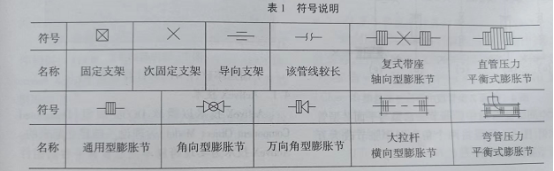

按波纹膨胀节的位移型式,可分为轴向型、横向性、角向型及压力平衡型膨胀节。通常,轴向型波纹膨胀节用以吸收管线膨胀节的轴向位移;横向型波纹膨胀节用以吸收垂直于膨胀节的轴向位移;横向型膨胀节用以吸收垂直于膨胀节轴线的横向位移;角向型膨胀节以2-3个配套使用,用以吸收单平面一个方向或多个方向的横向变形;万向角型膨胀节,同样以2-3个配套使用,可以吸收在空间系统中的多方向的角向位移;压力平衡型膨胀节能够平衡压力推力,用于不允许有较大推力的场合。表1为上面提到的几种典型管段中膨胀节的选型作简要介绍:
