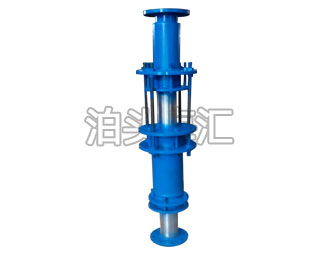

波纹管膨胀节在管道上的应用

发布者:海汇  发布日期:2023-04-11

在配管设计中,当管道因输送的介质温度而产生热胀冷缩。工程中较多地采用波纹管膨胀节来解决这个问题。因为波纹膨胀节所需要的空间比L形和n形管道补偿小,而且膨胀节能够吸收多个方向的位移,对于大多数管道通径,膨胀节经济实惠。

选用合适的膨胀节先是初步设定管道固定支架的位置。目的是将管道系统分割成简单的、可以独立膨胀的管段因为热伸长是不可的,固定支架的作用在于限制和控制其位移量,由补偿器来吸收。在任何情况下都不要在直管段的两个固定支架之间安装多个单式膨胀节。管道固定支架和其连接件以及与其相连的结构须能够承受得住作用在它们上面所有的力。除承受管道系统正常的作用力之外,固定支架还要承受其它的力。此系统中特有的两种重要的力是轴向弹力和压力推力。轴向弹力是膨胀节在轴向弹性变形时所产生的弹性反力。它取决于工作条件、制造方法和材料。该力须由固定支架来支承。轴向弹力的大小是由膨胀节的轴向副度和膨胀节所吸收的位移量决定的。轴向副度对每个膨胀节来说是不同的,它取决于膨胀节的实际尺寸和材料。

波纹管补偿器设置在管道转弯处,管道盲端和弯管用中间固定支架加以固定。由于压力推力在补偿器内部被吸收,只有使补偿器产生轴向位移所需要的力作用在管道上,因此导向支架可以减少到较低限度。铰链式补偿器、万向铰链式补偿器通常用于承受内压推力。

为防止补偿器由于受到压力推力而过度伸长或缩短,须在靠近补偿器的两端设置固定支架,以承受压力推力并使波纹补偿器保持适当的长度。用拉杆、铰链和(或)万向铰链将补偿器的两端连接起来,也可以承受压力推力。在这种情况下,这些约束会阻止补偿器吸收外部的轴向位移;曲管压力平衡式补偿器则可以在承受压力推力的同时,吸收外部的轴位移。所以正确地设置固定支架对于带有波纹管补偿器的管道系统是至关重要的。
