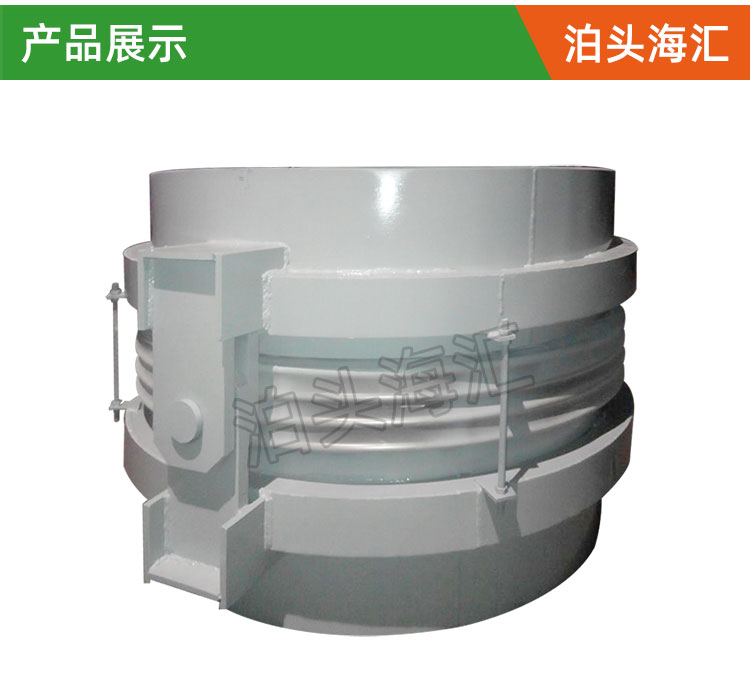

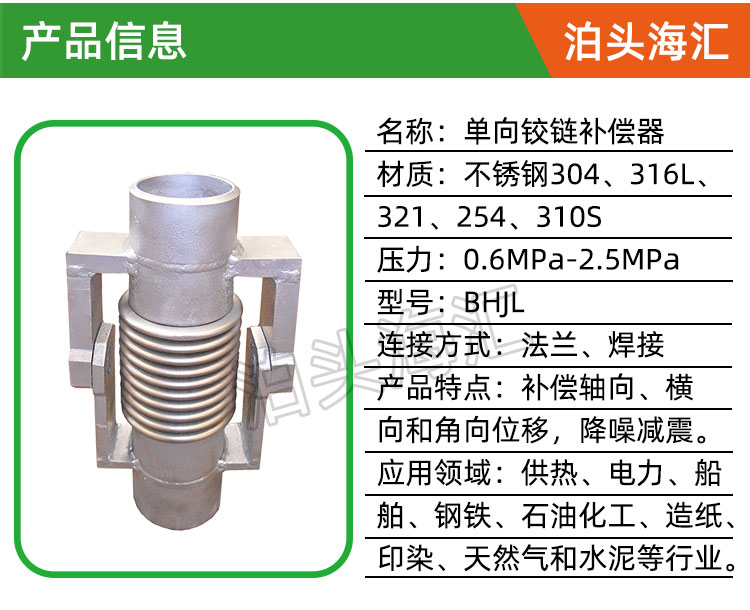

单向铰链波纹补偿器（BHJL型）

一、单向铰链波纹补偿器结构特点：单向铰链波纹补偿器由接管、波纹管、及接管相连的一对铰链构成。它能吸收单平面的角向位移，吸收位移时应有两个或三个角向型膨胀节组合使用。膨胀节的铰链具有承受内压推力的能力。

二、单向铰链补偿器型号：本厂生产 DN65-5000mm　压为级别：0.1MPa~2.5MPa。

三、单向铰链补偿器连接方式：1、法兰连接　2、接管连接。

四、单向铰链补偿器补偿量：±4度-±9度。

单向铰链型补偿器安装注意事项：

1、为使铰链波纹补偿器起到补偿作用，补偿器两端应设固定支架，防止管道受内压推力影响位移拉伸。

2、补偿器的一端（指单向补偿的直埋式补偿器死端）要靠近一端的固定支架，用补偿器的活头补偿管道。

3、根据补偿量设定两个固定支架的距离，补偿量一般不大于管径。

4、试压过程中以补偿器不得出现拉伸现象。
